モニタアームをルミナスラックに設置したぞ!簡単だったぞ!

【スポンサーリンク】

ラック+モニタアーム

最近猛烈な欲求によって

「モニタアームほしい!!」

ってなったので、つい買ってしまい、つい設置しました。

ルミナスラックのポールを使って設置したので、設置方法などご紹介です!

なぜルミナスラックのポールに設置を?

モニタアームはだいたい

  • クランプで挟んで取り付ける(クランプ式)
  • 机に穴を開けて支柱を挿して取り付ける(グロメット式)

という感じらしい。

www.sanwa.co.jp

しかし自室の机は、のっぴきならない事情で穴が開けられないし、開けても設置不可。

更にクランプでもつかめる場所はない。
隣接箇所も含めて……

そこで「メタルラックにつけられるよ」というのをネットで見たのです。

―救世主 メシア―

「つけられるよ」という発言と、添付の画像を見て、やってやろうじゃないか、と。

買ったもの/使ったもの

モニタアーム グリーンハウス 「GH-AMCA02」

クランプ式の4軸ガススプリング式アームです。

4軸あるとかなり自由度が高く可動してくれます。

ルミナスラック 「NLF9015-5」

ぼくが買ったのは、幅91.5×奥行35.5×高さ156.5cm 5段のものです。

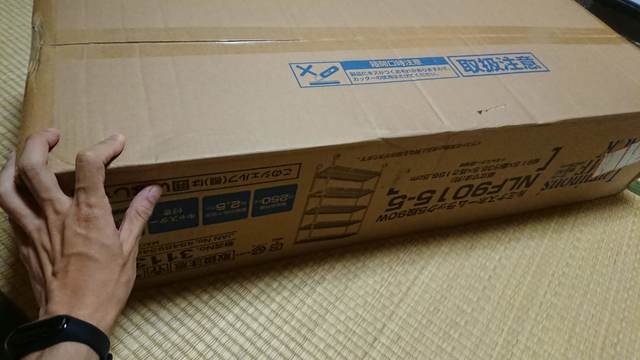

ちなにルミナスラックは、梱包の時点で結構な大きさなので注意?しましょう。

ルミナスラックの梱包

モニタ BENQ 「GL2460HM」

単に手持ちがコレだっただけです。

下の3点がOKなら、どんなモニタでも問題ないと思います!

  1. 裏側の取り付け用ネジ部分の規格が「VESA」に対応している
  2. アームの対応重量以下
  3. アームの対応サイズ以下

今回のグリーンハウス 「GH-AMCA02」の場合だと

  • モニタの重さ : 9.0kg
  • モニタのサイズ : 27インチまで

となります。

付属以外で使った工具

1つはゴムハンマー。

もう1つはドライバーです。

Amazonなんかでも買えますが、安く済ませたかったら、事前に100均へ!

スチールラックの選定

調べたところ、スチールラック界隈で有名なのが

  • アイリスオーヤマのメタルラック
  • ドウシシャのルミナスラック

でした。

この2社の製品で選定していたのですが、なぜルミナスラックを選んだかというと

  • 機能的にどちらも変わらなそうだった
  • 思惑にあったサイズのもので2社製品を絞り込んだ
  • そのうち安くて、サイズ的にもいい感じだった

ということです。
幅や高さ、段数が様々なので、比較して色々見てみた方がいいです。

余談ですが、「メタルラック」は、アイリスオーヤマの商標らしいので他のものは違う。
スチールラックとか、スチールワイヤーシェルフとかいうらしい。

取り付け方

それでは取り付けです!

ルミナスラック

まずは取り付けたい位置までの、ルミナスラックの組み立てをしましょう!
やり方は取説どおりで、難しくはありません!

ゴムハンマーは、ココで棚部分をはめ込む為に使います。

モニタをアームに設置

今回使っているのはこのモニタです。

BENQ GL2460HM

まずは足を取り外しましょう。

裏側にある固定用のネジを外します。

このネジを外す

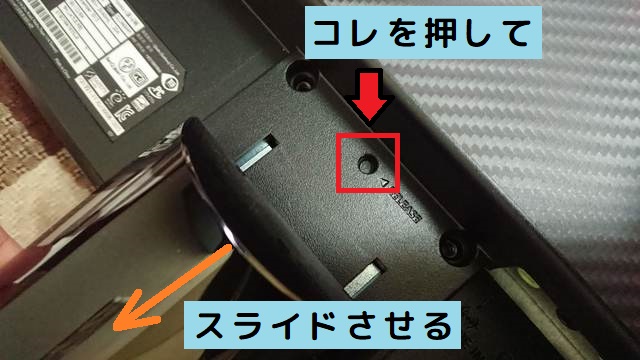

次に取り外し用のボタンがあります。
ボールペンか何かで押して、足をスライドさせます。

ボタンを押して足をスライド

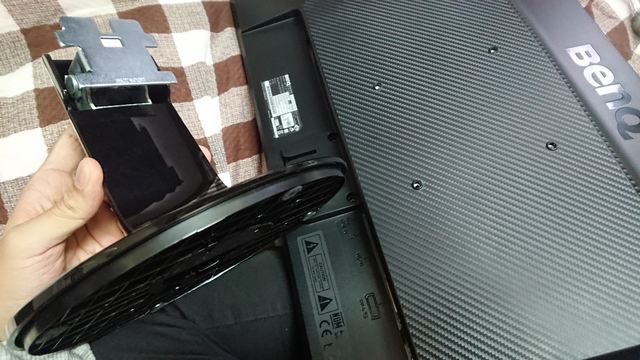

これで取れました!

足とれた

他のモニタでも、そんな難しい作りにはなってないはずです。

次に、アームをネジ止めします。
位置を合わせてネジ止めしていくだけです。

位置を合わせてネジ止め

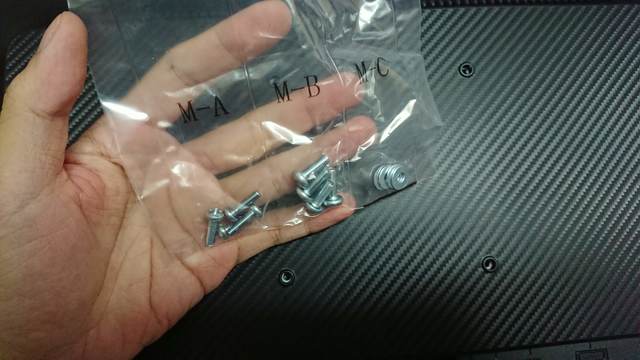

今回の場合、ネジの部品はAとCを使いました。
ワッシャー*1をネジに通して、ネジ止めしましょう。

使うネジ

これでOK!

ネジ止め完了

設置位置を確かめる

仮設置してみて

「だいたいこの辺かなー」
「こんな感じになるんかなー」

とイメージを確かめてみましょう。

仮設置

これで「なんかイメージと違う」ってなったら、ラックの段を一旦外して、位置調整しましょう。

アームを取り付ける

アームはこのポールに取り付けます。

ポールパーツ

コレの上部にあるキャップを外して……

キャップを外す

ラックのポールに挿し込みます。

ポールの取り付け

あとは取説同様、アームを付ければOK!
ポールに通して、ツマミをぐいっと締めるだけで固定されます。

なんとも簡単!

取り付け完了

完成!

完成です!

アームを動かして、様子を確認しましょう!

そしてラックを完成させれば、全て完成です!

ラック+モニタアーム

これで2画面になりました。

2画面モニタ

切り替えるとPS4もできるようにしました。

快適。

所感

アーム良い。すごく良い。

ということで、使ってみて「良かった点、悪かった点」についてです。

良かった点

  1. 純粋に作業するときも2画面分使える
  2. ネット見たいとき、縦画面に切り替えるのもGood
  3. アーム位置変えれば、寝ながら動画見れる
  4. ゲームも好きな状態でできる
  5. 恩恵に対して設置が楽

しかもゲームに関していえば、友人が来た時にPCでゲームするんですが、コレがまた超快適。

普段「拡張」にしているモニタ出力を、「複製」に設定します。

で、このアームを友人が見やすいところに伸ばせば!
1人1画面、見やすい位置でゲームできちゃう訳ですね!

スバラシイ……

悪かった点

今の所、「モニタアーム」については特にないんですが……

  1. ラックを追加したことで、部屋が狭くなった。

新しい領域を確保したのでね……

あとがき

というわけでモニタアーム×ルミナスラックで、かなりいい感じのPC環境になりました!

「絶対作るのだるいじゃん。大変じゃん」

って思ってたけど、着工したら意外とすんなり終わってビックリしました(笑)

  • 空きスペースがPC周りにある
  • またはPCの位置変更してもOK!
  • しかしクランプ取り付けられる箇所がない!

という方、これで解決ですよ!!

物欲をそそられてくれたら幸いです(笑)

ちなみにぼくは、楽天の買い回りマラソンでコレを買いました。
他のモノと合わせて、結果9000ポイントほどゲットしました……

楽天スーパーセールやAmazon サイバーマンデーなどあるので……
おすすめです(笑)

*1:丸いの
